嵌入式二维码扫码器

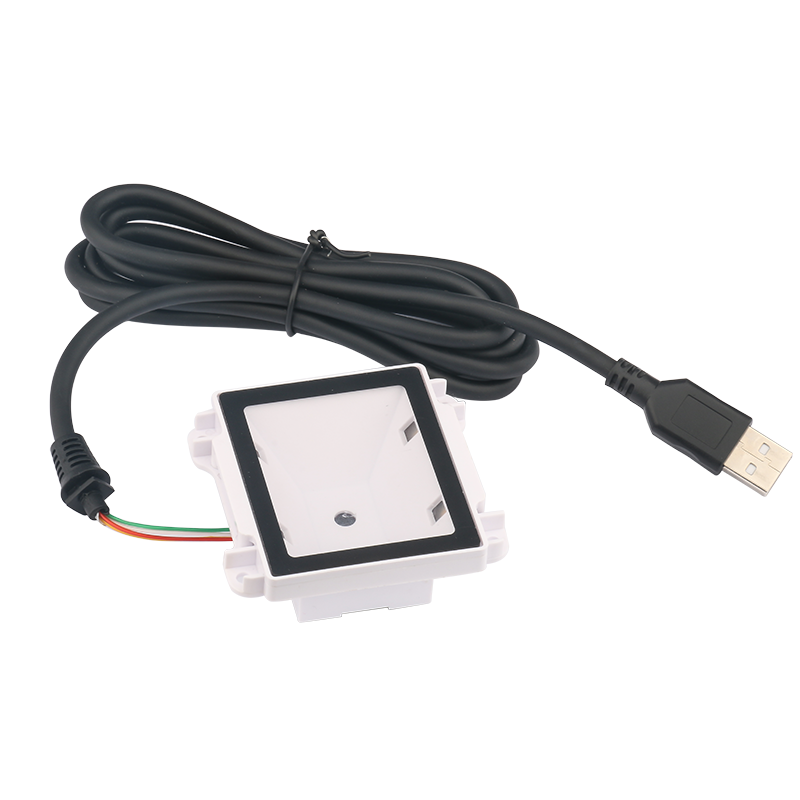

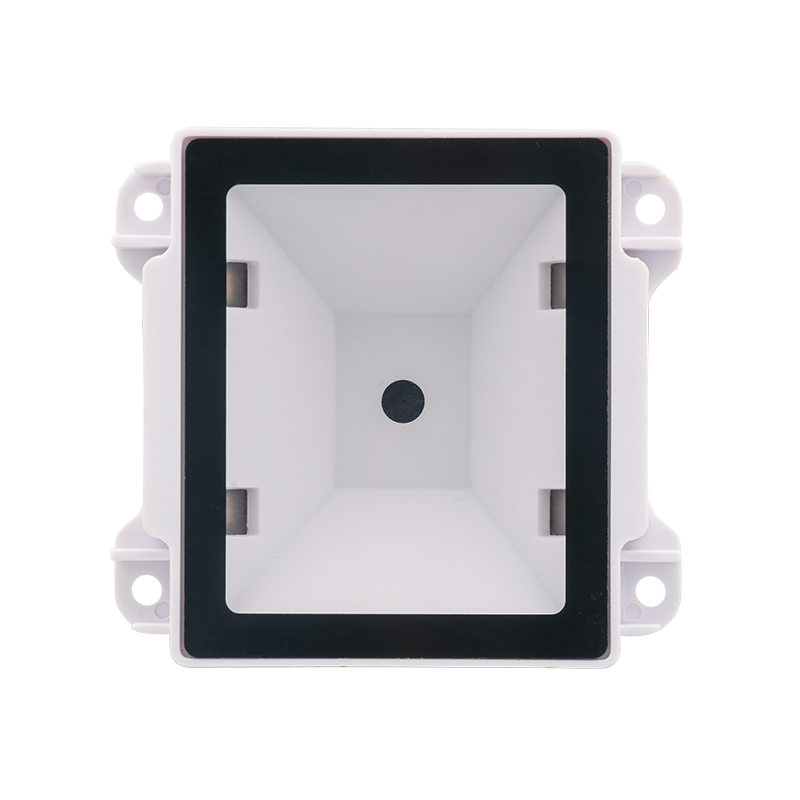

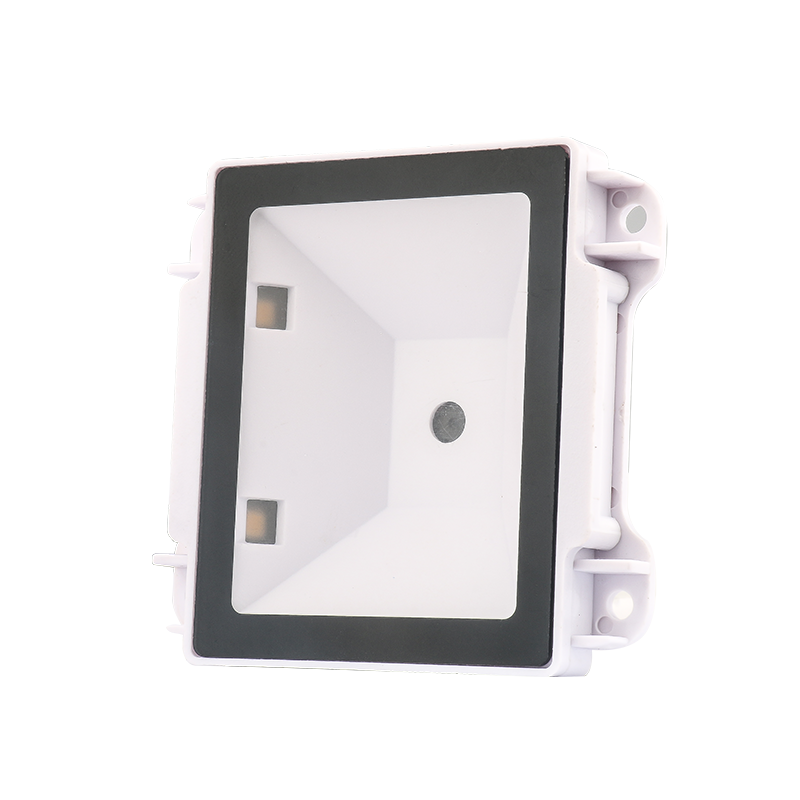

DP8306ER是一款嵌入式二维影像模组，采用先进的CMOS影像识别技术，智能图像识别系统。具有优秀的识读性能，可以轻松读取纸张、商品、屏幕等介质上的条码。一体化紧凑型设计可方便嵌入到各类设备中。可广泛应用于各类自助机、查价机、门禁通道等场景。
分类：
货号：
DP8306
描述
| 详细参数 |
| 物理参数 | 产品重量 外观尺寸 线材长度 接口类型 工作电压/电流 |
约27g 65.2mm L* 61mm W * 29mm H 1500mm 12PIN Pitch 0.5 FFC排线 DC 5V/240mA |
| 性能参数 |
通信方式 读取角度 |
USB（USB-KBW，USB-COM），TTL、RS232 ≥20% Test Conditions：CODE39,10mil/0.25mm,PCS90% |
| 解码类型 | 1D | UPC-A，UPC-E，EAN-8，EAN-13，Code 128， GS1-128， Code 39，Code 32, Code 93，Code 11，Interleaved 2 of 5，Matrix 2 of 5，Industrial 2 of 5(Straight 2 of 5)，Standard 2 of 5（IATA 2 of 5）,Codabar（NW-7），MSI，GS1 Databar(Omnidirectional, Limited, Expanded)，China Post, Telepen,GS1 Composite etc |
| 2D | QR Code, Micro QR Code, Data Matrix，PDF417, Micro PDF 417， MaxiCode, Aztec， HanXin Code, etc. |
|
| 环境参数 | 工作温度 储存温度 工作湿度 运输震动测试 |
-20℃ to 50℃ -40℃ to 60℃ 5% to 95%（无凝结） 10H@125RPM |
| 配件列表 | FPC排线 开发板（选配） 线材（选配） 电源适配器（选配） |
12PinPitch 0.5 同面5CM 用于连接模组与线材，具有不同接口的输出功能，以及扫描提示功能 用于连接开发板与通信主机，可选配不同接口线材 Output: DC5V 1A, input: AC100~240V 50~60Hz，可用于串口供电 |
