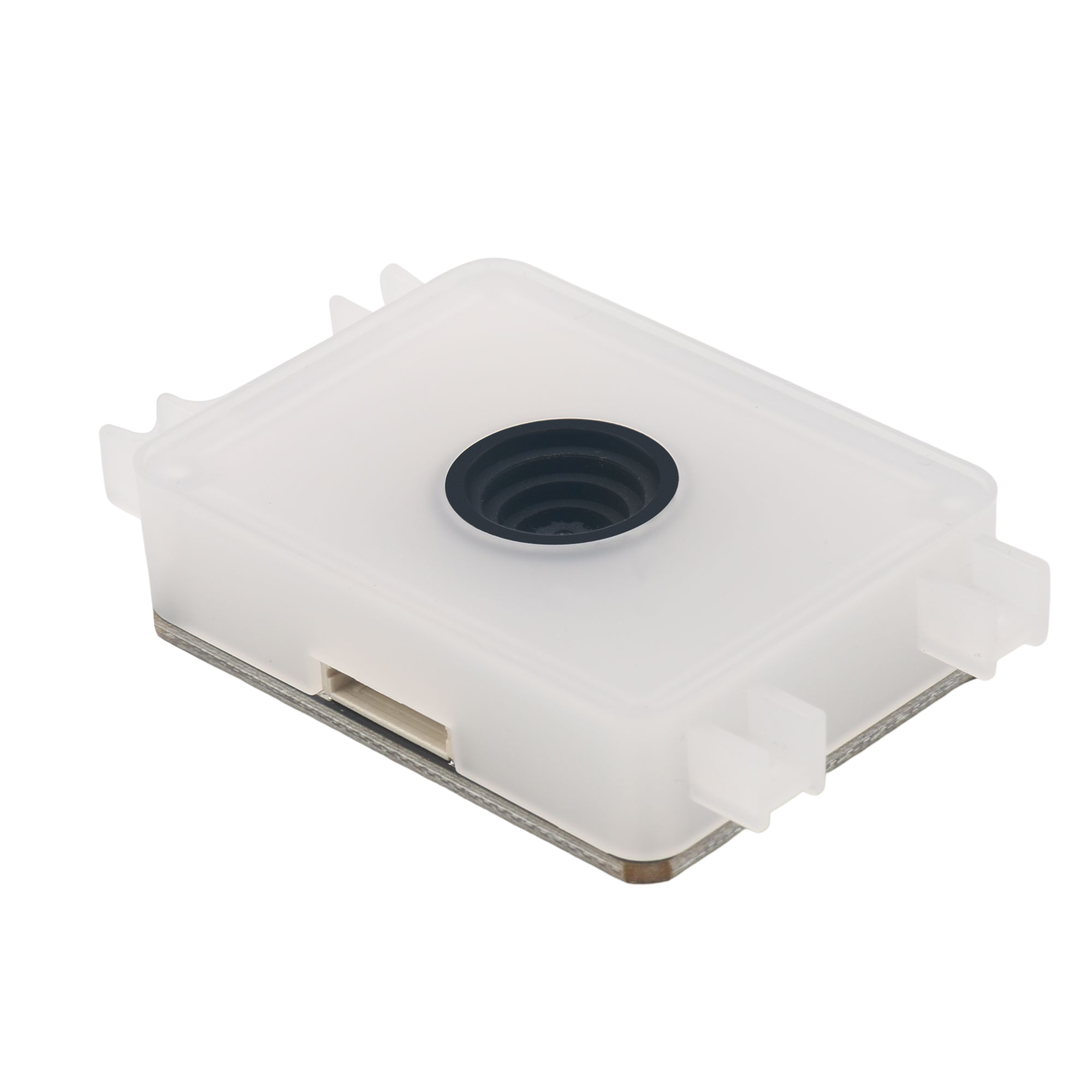

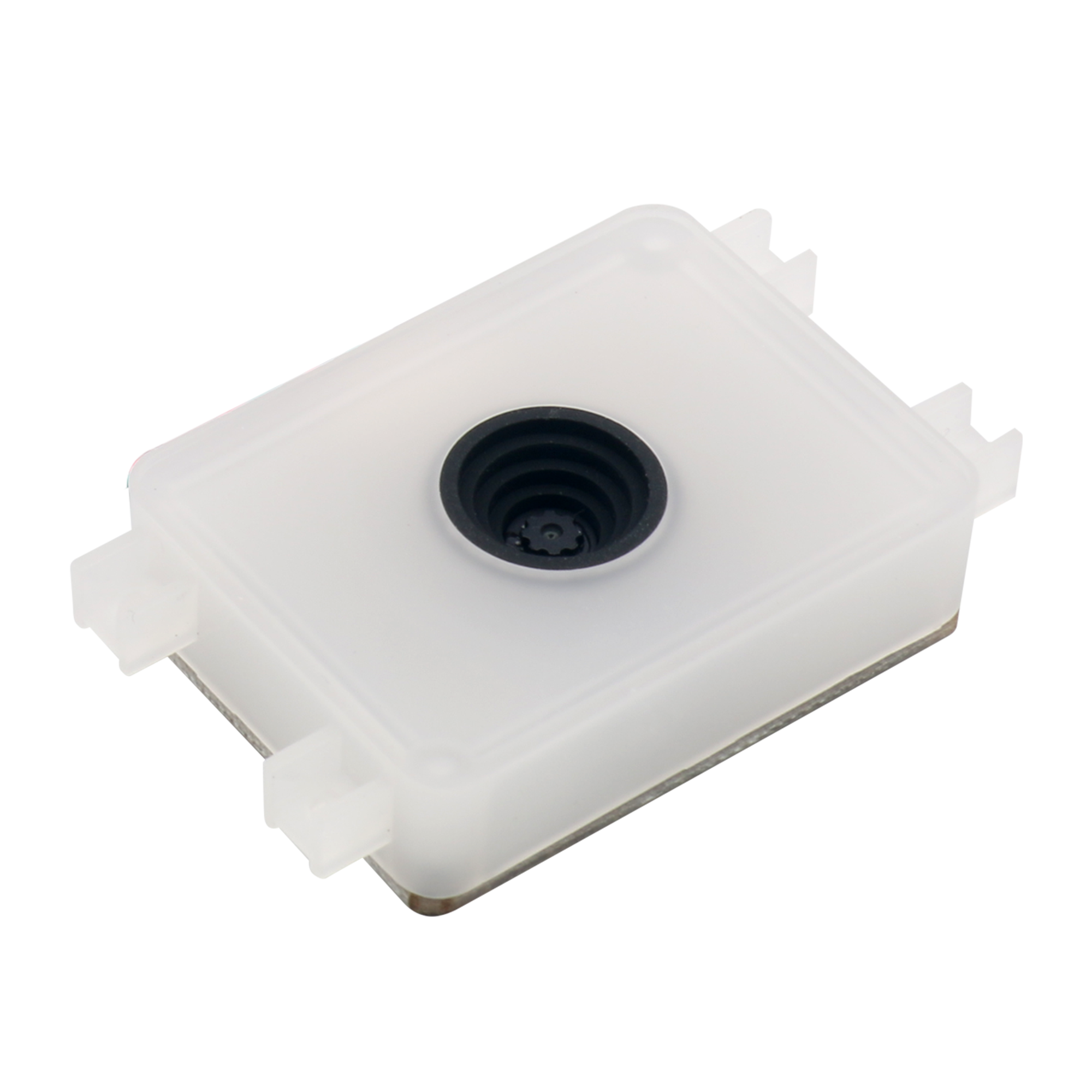

嵌入式二维码扫码器
DP4306是一款嵌入式二维影像机芯，采用先进的CMOS影像识别技术，智能图像识别系统。具有优秀的识读性能，可以轻松读取纸张、商品、屏幕等介质上的条码。一体化紧凑型设计可方便嵌入到各类设备中。可广泛应用于各类自助查询机、查价机、门禁通道、咖啡机、奶茶机、排队叫号机，检票机，自动售卖机等场景。
分类：
货号：
DP4306
描述
| 详细参数 |
| 物理参数 | 本体重量 外观尺寸 线材长度 接口类型 工作电源/电流 |
12.5g（不含线） 55.1mm L* 33.4mm W * 13.6mm H 50mm -1500mm 12PIN Pitch 0.5mm/9PIN Pitch 1.0mm DC 5V 1A/180mA（Average Work） |
| 性能参数 |
通信方式
打印对比度 |
USB（USB-KBW，USB-COM），TTL CMOS 640*480 30万 ≥5mil/0.127mm（PCS90%,CODE 39） 25mm-350mm（不同条码范围） 80CM/S 感应识读模式、连续识读 绿色LED 水平74°，垂直60° Test Conditions：CODE39,10mil/0.25mm,PCS90% 旋转Roll: ±360°，倾斜Pitch:±60°，偏斜Skew: ±60° ≥20% 黑暗环境，室内自然光， |
| 环境参数 | 工作温度 储存温度 工作湿度 运输震动测试 |
-20℃ to 50℃ -40℃ to 60℃ 5% to 95%（无凝结） 10H@125RPM |
| 解码类型 |
1D | UPC-A，UPC-E，EAN-8，EAN-13，Code 128，Code 39，Code 93，Code 11，Interleaved 2 of 5，Matrix 2 of 5，Codabar（NW-7），MSI， etc. |
| 2D | QR Code, Micro QR Code, Data Matrix，PDF417, etc. | |
| 配件列表 | FPC排线 线材 开发板（选配） 电源适配器（选配） 简易操作指南 |
12PinPitch 0.5 同面5CM。 用于条码器和设备端，为9PIN 1.0转4PIN 1.25电子系。 用于连接模组与线材，具有不同接口的输出功能，以及扫描提示功能。 Output: DC5V 1A, input: AC100~240V 50~60Hz，可用于串口供电。 用于条码器常用功能设置 |
